高温蒸汽流量计





高温蒸汽流量计产品概述

涡街流量计采用卡门涡街原理制造,具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点,可测量工况体积流量或标准体积流量(一体化智能温度、压力补偿),根据用户需要,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响,可附带脉冲或4~20mADC电流输出功能。无可动机械零件,因此可靠性高,维护量小。采用压电应力式传感器,仪表参数能长期稳定。

高温蒸汽流量计的工作原理

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。

斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:

f = St × V/d

式中:f 涡街发生频率 (Hz)

V旋涡发生体两侧的平均流速(m/s )

St 斯特罗哈尔系数(常数)

d-旋涡发生体的宽度 (m)

由此可见,通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

图(二)表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号或标准信号。

在流体管道中,垂直插入—个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。

涡街流量计产品优势

1、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量

2、全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。

3、全新的数字滤波和修正功能使流量测量更加精准可靠。

4、电池供电型无需外接电源既可连续工作两年以上。

5、全新点阵汉字液晶显示,使用操作更方便。

高温蒸汽流量计参数

1、温度范围:压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃

2、压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做

3、范 围 度:正常范围1:10 扩展后范围1:15

4、压力损失系数:Cd≤2.6

5、系统测量精度:液体气体 示值的±1%,蒸汽 示值的±1.5%,插入式流量计 示值的±2.5%

6、供电电压:传感器 +12VDC 或+24VDC 变送器 +24VDC 现场显示型 仪表自带3.6V锂电池

7、输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器 两线制4 ~ 20mA.DC电流信号

8、允许振动加速度:压电式 ≤0.2g 电容式 ≤1.0g

9、环境温度:传感器 -30℃ ~ 65℃,变送器、现场显示 -10℃ ~ 50℃

10、环境湿度:相对湿度5 ~ 85%

11、信号远传距离:≤500m

12、信号线接口:内螺纹M20×1.5

13、直管段长度:上游≥10D 下游≥5D

14、防爆等级:( ia )ⅡCT2 - T5本安防爆

15、防护等级:普通型 IP65 潜水型IP68

16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊



用途特点



涡街流量计是根据卡门(Karman)涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。







涡街流量计



HH-HYBLUG系列涡街流量变送器,主要用于工业管道流体介质的流量侧量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表常数能长期稳定。插入式仪表在管道的插入口安装,球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传感器,可靠性高,可在-20℃至+300℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计工作原理

在流体中垂直地插入一根柱状阻力体时,在其两侧就会交替地产生旋涡,随着流体下游方向运动,

形成旋涡列,称为卡曼涡街,见图1。产生涡街的阻力体称旋涡发生体。实验证明,旋涡的频率与流速成正比,

可用下式表示:



高温蒸汽流量计



实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式h/L=0.281时非对称旋

涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时,Sr基本不变,所以当旋涡发生

体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率f与流体的平均流速成正比,即与流Q成正比而与

压力、温度、密度等参数无关。

当旋涡在柱体两侧产生时,传感器受到与流向垂直的交变升力的作用感生信号,升力的变化频率是

旋涡频率,传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成

4~20mA标准信号输出,流量Q与频率f的关系如下式:



高温蒸汽流量计



涡街流量计结构及尺寸

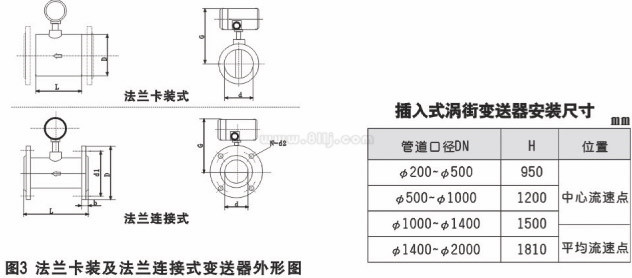

本系列涡街变送器共有三种连接方式及外形尺寸

涡街流量计法兰卡装式

主要用于通径在15~100范围内的满管式涡街表。参见下图3及表5

涡街流量计法兰连接式

主要用于通径在125~350范围内的满管式涡街表。参见下图3及表5

涡街流量计插入式

主要用于通径在200-2000范围内的大口径管道。参见右图4

(球阀主要用于不断流装卸,在脏污介质中运行时便于定期

清洗和维修。由用户根据需要自备)



高温蒸汽流量计





高温蒸汽流量计









涡街流量计标准配置:3.6v锂电池及24v 双供电、4-20ma信号输出、显示温度、压力、顺时流量及累计流量、可直接显示工况流量跟标况流量、还可加RS485通讯协议与电脑直接连接、作为远程控制、更可与PLC或DCS控制系统连接。


涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。表内的参数能长期稳定,是一种比较先进、理想的测量仪器。

主要技术指标

公称通径(mm)

25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)





公称压力(MPa)

DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)





介质温度(℃)

压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)





本体材料

1Cr18Ni9Ti,(其它材料协议供货)





允许振动加速度

压电式:0.2g 电容式:1.0~2.0g





精确度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS





范围度

1:6~1:30





供电电压

传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池





输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA





压力损失系数

符合JB/T9249标准Cd≤2.4





防爆标志

本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5





防护等级

普通型IP65 潜水型 IP68





环境条件

温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa





适用介质

气体、液体、蒸汽





传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω






测量介质:气体、液体、蒸气
◆口径规格法兰卡装式口径选择25,32,50,80,100
◆法兰连接式口径选择100,150,200
◆流量测量范围正常测量流速范围雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
正常测量流量范围液体、气体流量测量范围见表2; 蒸气流量范围见表3
◆测量精度1.0级 1.5级
◆被测介质温度:常温–25℃~100℃
◆高温–25℃~150℃ -25℃~250℃
◆输出信号脉冲电压输出信号高电平8~10V 低电平0.7~1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号4~20 mA,传输距离为1000m
◆仪表使用环境温度:-25℃~+55℃ 湿度:5~90% RH50℃
◆材质不锈钢, 铝合金
◆电源DC24V或锂电池3.6V
◆防爆等级本安型iaIIbT3-T6
防护等级IP65





蒸汽流量计的优点:

1、无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

2、实现了机电一体化,日常的计量过程不需人工值守;

3、工艺安装条件不苛刻,仪表上、下游直管段可较孔板和涡街流量计大大缩短;

4、系统的测量准确度能够满足目前的贸易计量要求(≤1.5%);

5、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。

6、 是采用全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。

7、 蒸汽流量计全新的数字滤波和修正功能使流量测量更加精准可靠。

8、采用锂电池供电型无需外接电源既可连续工作两年以上。

蒸汽计量表与涡轮流量计相比,它没有可动的机械部件,从而维护量小,仪表常数稳定,容易在工作环境中保证精度。

与孔板相比,它的测量范围大,压力损失小,准确度高。涡街流量计属于流体振动式流量计,可用于测量饱和蒸汽、过热蒸汽。

以上就是高温流量计 蒸汽流量计 产品全部内容,欢迎您来电咨询高温流量仪 蒸汽流量仪 的选型、报价。
