饱和蒸汽流量计量表
作者:流量计厂家 | 发布日期:2020-01-07 | 点击:人次

饱和蒸汽流量计量表型号生产报价厂家,本流量仪产品型号属于蒸汽流量计 分类,更多的蒸汽、流量控制仪直销价格报价欢迎您来电咨询,下面是饱和蒸汽流量计量表产品资料详情,点击了解: 蒸汽 相关流量仪信息。

饱和蒸汽流量计





饱和蒸汽流量计结构简单牢固,无可动部件,可靠性高 .饱和蒸汽流量计传感器差动电容设计,抗振性能好,传感器陶瓷内芯设计,工作温度范围宽.饱和蒸汽流量计外置式探头,不易堵塞,抗污性能好。

饱和蒸汽流量计结构简单牢固,无可动部件,可靠性高 .饱和蒸汽流量计传感器差动电容设计,抗振性能好,传感器陶瓷内芯设计,工作温度范围宽.饱和蒸汽流量计外置式探头,不易堵塞,抗污性能好.饱和蒸汽流量计测量范围宽,一般范围度可达1:15以上.饱和蒸汽流量计压损小,能量损失低,便于节能流量范围满足以下流量范围,下限可扩展到2/3处,例如15口径侧液体最低为0.3*2/3=0.2m³

饱和蒸汽流量计[1] 型号为:SYLUGB结构简单牢固,无可动部件,可靠性高 .传感器差动电容设计,抗振性能好,传感器陶瓷内芯设计,工作温度范围宽.外置式探头,不易堵塞,抗污性能好.测量范围宽,一般范围度可达1:15以上.压损小,能量损失低,便于节能流量范围满足以下流量范围,下限可扩展到2/3处,例如15口径侧液体最低为0.3*2/3=0.2m3

饱和蒸汽流量计仪表在在管道上可以水平、垂直或倾斜安装。测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处;测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。测液体直管段必须按要求,测气体的直管段可适当放宽。

1.测饱和蒸汽干度必须达到75%,再低影响的是精度.介质要单相介质,否则影响的也是精度。

2.测液体要求无脉动流,如有可尽量加长直管段,最好表前段有拐弯

3.表的前端直管段不够且必须安装阀门最好安装球阀或闸阀,不要安装蝶阀

工况流量范围表



仪表口径(mm)

液体

气体和蒸汽





测量范围(m/h)

输出频率范围(Hz)

测量范围(m/h)

输出频率范围(Hz)





15

0.3-6

36-446

2.4-36

260-1600





20

0.6-40

32-396

4-50

230-1360





25

1.2~16

25~336

8.8~55

190~1140





32

1.5-20

16-286

10-160

160-1090





40

2~40

10~200

27~205

140~1040





50

3~60

8~160

35~380

94~1020





80

6.5~130

4.1~82

86~1100

55~690





100

15~220

4.7~69

133~1700

42~536





150

30~450

2.8~43

347~4000

33~380





200

45~800

2~31

560~8000

22~315





250

65~1250

1.5~25

890~11000

18~221





300

95~2000

1.2~24

1360~18000

16~213





(300)

100~1500

5.5~87

1560~15600

85~880





(400)

180~3000

5.6~87

2750~27000

85~880





(500)

300~4500

5.6~88

4300~43000

85~880





(600)

450~6500

5.7~89

6100~61000

85~880





(800)

750~10000

5.7~88

11000~110000

85~880





(1000)

1200~1700

5.8~88

17000~170000

85~880





>(1000)

协议





协议







注:表中(300)~(1000)口径为插入式



技术参数

●测量范围:(0.05~80)Nm/s(标准状态为20℃,101.33KPa)

●测量介质:除乙炔气外的洁净气体

●温度范围:环境温度:-40℃~+60℃

介质温度:-200℃~+700℃

●准 确 度:±1%的读数;±0.5%满量程

●重 复 性:±0.5%的满量程

●输 出:瞬时流量 4-20mA DC 最大负载600Ω,RS232,RS485

●响应速度:小于1S

●供电电压:24VDC±10%

●机械连接:3/4 NPT不锈钢紧固件

●探杆长度:800mm(此长度为标准长度,特殊请声明)

●探杆直径:18mm

●直管段长度:无严格要求

●压力损失:可以忽略

●工作压力:1.6MPa

●现场显示:(LED)上排为瞬时流量每行4个字符,下排为累积流量每行8个字符,可以按英制或公制单位显示流量、累积流量。

●数据保护: 累计量保存在EEROM内,(断电可保存百年)

●传感器及管线表体材料:304L不锈钢;316L不锈钢(可选哈氏合金C)

●防护等级:IP65;IP67

●变送单元:选择防爆封装。







产品选型

代号 通径 流量范围㎡/h



LUG-25 DN25 1~10(液体) 25~60(气体) 蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计

LUG-32 DN32 1.5~18(液体) 15~150(气体)

LUG-40 DN40 2.2~27(液体) 22.6~150(气体)

LUG-50 DN50 4~55(液体) 35~350(气体)

LUG-80 DN80 9~135(液体) 90~900(气体)

LUG-100 DN100 14~200(液体) 140~1400(气体)

LUG-150 DN150 32~480(液体) 300~3000(气体)

LUG-200 DN200 56~800(液体) 550~5500(气体)

代号 功能1

N 无温压补偿

Y 有温压补偿

代号 输出型号

F1 4-20mA输出(二线制)

F2 4-20mA输出(三线制)

F3 RS485通讯接口

代号 被测介质

J1 液体

J2 气体

J3 蒸汽

代号 连接方式

L1 法兰卡装式

L2 法兰连接式

代号 功能2

E1 1.0级

E2 1.5级

T1 常温

T2 高温

T3 蒸汽

P1 1.6MPa

P2 2.5MPa

P3 4.0MPa

D1 内部3.6V供电

D2 DC24V供电

B1 不锈钢

B2 碳钢









HH-HYBLUG系列涡街流量变送器,主要用于工业管道流体介质的流量侧量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表常数能长期稳定。插入式仪表在管道的插入口安装,球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传感器,可靠性高,可在-20℃至+300℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计工作原理

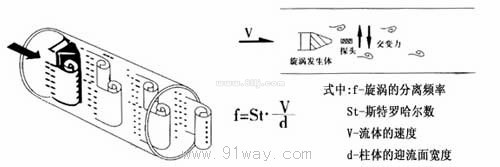

在流体中垂直地插入一根柱状阻力体时,在其两侧就会交替地产生旋涡,随着流体下游方向运动,

形成旋涡列,称为卡曼涡街,见图1。产生涡街的阻力体称旋涡发生体。实验证明,旋涡的频率与流速成正比,

可用下式表示:



饱和蒸汽流量计



实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式h/L=0.281时非对称旋

涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时,Sr基本不变,所以当旋涡发生

体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率f与流体的平均流速成正比,即与流Q成正比而与

压力、温度、密度等参数无关。

当旋涡在柱体两侧产生时,传感器受到与流向垂直的交变升力的作用感生信号,升力的变化频率是

旋涡频率,传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成

4~20mA标准信号输出,流量Q与频率f的关系如下式:



饱和蒸汽流量计



涡街流量计结构及尺寸

本系列涡街变送器共有三种连接方式及外形尺寸

涡街流量计法兰卡装式

主要用于通径在15~100范围内的满管式涡街表。参见下图3及表5

涡街流量计法兰连接式

主要用于通径在125~350范围内的满管式涡街表。参见下图3及表5

涡街流量计插入式

主要用于通径在200-2000范围内的大口径管道。参见右图4

(球阀主要用于不断流装卸,在脏污介质中运行时便于定期

清洗和维修。由用户根据需要自备)



饱和蒸汽流量计

饱和蒸汽流量计

以上就是蒸汽流量计 产品全部内容,欢迎您来电咨询蒸汽流量仪 的选型、报价。
