高温气体流量计

高温气体流量计

优质高温气体流量计厂家为您提供较全的产品资料,属于气体流量计优质产品,我们有丰富的流量测量计量方案设计经验,更多有关高温气体流量计厂家、报价选型号等服务可以随时联系我们。
厂家报价:15222906608
作者:流量计厂家 发布日期:2020-11-07 点击:人次

高温气体流量计型号生产报价厂家,本流量仪产品型号属于气体流量计分类,更多的高温气体、流量控制仪直销价格报价欢迎您来电咨询,下面是高温气体流量计产品资料详情。

高温气体流量计常用的流量计型号是热式气体流量计以及涡街气体流量计,属于带温度的气体介质流量计的一种,我们为您提供优质高温气体流量计厂家报价情况,关于高温气体专用流量计的选型安装设计等问题解读。

高温气体流量计主要用于测量大直径工业管道。 优点是特别好的抗振性,无零漂移和高可靠性。

高温气体流量计

高温气体流量计主要用于测量工业管道流体的流量,例如气体,液体,蒸气和其他介质。 由于没有可移动的机械零件,因此可靠性高且维护成本低。 仪器参数可以长期稳定。 涡街流量计采用压电应力传感器,可靠性高,可在-20℃〜+ 250℃的工作温度范围内工作。 高温气体涡街流量计是基于Karman涡街原理的具有国际先进水平的新型流量计。 由于它具有其他流量计无法比拟的优势,因此自1970年代以来发展迅速,根据相关数据已广泛用于各个领域。 将在未来的流量计中占主导地位,是孔板流量计的理想替代产品*。 涡流传感器适用于测量过热蒸汽,饱和蒸汽,压缩空气以及一般气体,水和液体的质量流量和体积流量。

高温气体流量计的工作原理 涡街流量计由在流场中设计的涡流发生器,检测探头和相应的电子电路组成。 当流体流过涡流发生器时,在涡流发生器的两侧会形成两排交替的涡流。 该旋涡称为卡曼旋涡街。 Strohar基于Karman涡街理论,提出Karman涡街的频率与流体的流速成正比,并给出了频率与流速之间的关系:

f = St×V / d 其中:f涡街频率(Hz)

V涡流发生器两侧的平均流速(m / s)

St 斯特罗哈尔系数(常数)

这些交替的涡流形成一系列交替的负压。 压力作用在检测探头上,以生成一系列交变的电信号。 放大器经过转换,整形和放大后,将输出与涡旋同步成比例的脉冲频率信号或标准信号。

高温气体流量计口径和流量选型表

涡街流量计

公称通径DN

(mm)毫米

流量范围(m3/h)立方米/小时

液体类

气体类

蒸汽类

JY-LUGC

250

100~1000

1000~8000

930~8000

JY-LUGC

300

150~1500

1500~11500

1330~11440

JY-LUGC

350

200~2000

2000~15600

1800~15600

JY-LUGC

400

250~2500

2500~20000

2400~20000

JY-LUGC

500

400~4000

4000~30000

3700~31800

JY-LUGC

600

500~5000

5000~45000

5300~45800

JY-LUGC

700

700~7000

7000~60000

7300~62300

JY-LUGC

800

900~9000

9000~80000

9500~81400

JY-LUGC

1000

1400~14000

14000~120000

14800~127200

高温气体流量计参数

  1. 温度范围:压电型-40℃〜350℃,电容型-60℃〜450℃
  2. 压力规格 :PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,可以定制更高的压力规格
  3. 范围:正常范围1:10扩展范围1:15
  4. 压力损失系数:Cd≤2.6
  5. 系统测量精度:液体和气体指示的±1%,蒸汽指示的±1.5%,插入式流量计的指示的±2.5%
  6. 供电电压:传感器+ 12VDC或+ 24VDC,变送器+ 24VDC,现场显示型仪器配有3.6V锂电池
  7. 输出信号:传感器脉冲频率信号0.1〜3000Hz低电平≤1V高电平 ≥6V变送器两线制系统4-20mA.DC电流信号
  8. 允许的振动加速度:压电型≤0.2g电容型≤1.0g
  9. 环境温度:传感器-30 ℃〜65℃,变送器,现场显示-10℃〜50℃
  10. 环境湿度:相对湿度5〜85%
  11. 信号长距离传输:≤500m
  12. 信号线接口:内螺纹M20×1.5
  13. 直管长度:上游≥10D下游≥5D
  14. 防爆等级:(ia) ⅡCT2-T5本安防爆等级
  15. 防护等级:普通型IP65潜水型IP68
  16. 仪表材料:仪表外壳为铝合金制成,仪表主体部分 由304不锈钢制成,也可根据 用户要求特殊

在流体管中,垂直插入圆柱形屏障,并且在后部的两侧(相对于流体流动方向)交替产生涡流。 随着流体向下游流动,形成了一系列涡旋,我们称其为Karman涡街。 我们将产生涡流的圆柱形屏障定义为在特定条件下涡流发生器的分离频率,并且流体的流速与线性相关。系统。 因此,只要检测到涡旋分离的频率,就可以计算出管道中的流体的流速或流量。

高温气体流量计的产品优势

  1. 它不受温度和压力的影响,并且不容易阻塞,粘附和结垢。 耐高温高压。
  2. 全且防爆,适用于恶劣环境。
  3. 没有活动部件,没有孔或缝间隙设计,产品无磨损,耐脏污,无需机械维护,使用寿命长。
  4. 使用低功率高科技电池供电的现场显示流量计,它可以在没有电源的情况下运行两年以上。
  5. 电流输出是电气隔离的,具有良好的共模干扰抑制能力。
  6. 同时显示流量值和累计流量值,无需依次切换。
  7. 防振探头用于有效消除外界振动的影响。
  8. 该电路采用表面贴装技术,结构紧凑,可靠性高。
  9. 采用分离信号转换器,电缆长度为10米。
  10. 射程比高达20:1。
  11. 整体结构设计合理,动态测量范围广,压力损失小。
  12. 分体式高温气体流量计由不锈钢制成,适用于腐蚀性介质的测量。
  13. 现场LCD显示,脉冲,4-20mA输出或485通讯,可与工业自动化系统连接。

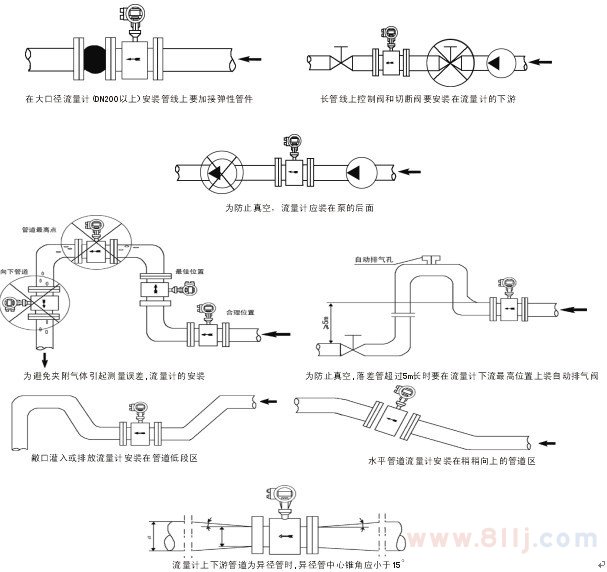

高温气体流量计安装位置图

高温气体流量计安装位置规范图



以上就是高温气体流量计 产品全部内容,欢迎您来电咨询高温气体流量仪 的选型、报价。
