多孔流量计

多孔流量计

优质多孔流量计厂家为您提供较全的产品资料,属于孔板流量计优质产品,我们有丰富的流量测量计量方案设计经验,更多有关多孔流量计厂家、报价选型号等服务可以随时联系我们。
厂家报价:15222906608
作者:流量计厂家 发布日期:2020-11-13 点击:人次

多孔流量计型号生产报价厂家,本流量仪产品型号属于孔板流量计分类,更多的多孔、流量控制仪直销价格报价欢迎您来电咨询,下面是多孔流量计产品资料详情。

多孔流量计的开头是圆的一部分(圆的缺失部分),孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置。该圆的直径是管道直径的98%。 开口弧的中心应准确定位,使其与管道同心。 这样可以确保开口不会被两端的管道和垫圈覆盖,也不会由于管道的偏心而被覆盖。多孔孔板流量计的工作原理:充满管道的流体流过管道中的节流装置,在节流件附近引起局部收缩,增加流速,并在上,下游侧之间产生静压差。 在已知相关参数的条件下,多孔流量计根据流量连续性原理和伯努利方程,可以推导压差与流量之间的关系以获得流量。

多孔流量计

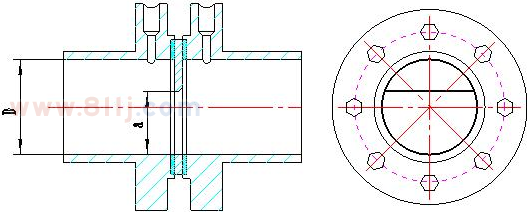

圆孔板的直径比β(β= m0.5,m =开口面积/管面积)与孔的相对高度h =α/ D(α为圆孔的高度)之间的关系为 :

公式如下:

多孔流量计直径比与相对高度之间的关系公式

多孔流量计的特性

圆孔板 适用于潮湿气体等脏污介质该测量可以防止孔口前后积聚污垢,广泛用于各种气体和脏液的测量。

圆形孔口流量计是基于孔口流量计的,用于在孔口板的芯部开孔。 开孔部件需要非常高的技术,并且必须精确定位。 它可以与管道同心,以确保孔的一部分不会被管道和两端的垫圈覆盖,从而影响测量精度。 圆孔板流量计通常适用于湿气和其他污垢。 介质的测量可以避免孔板前后积聚污垢,广泛用于各种气体和脏液的测量。

多孔流量计结构

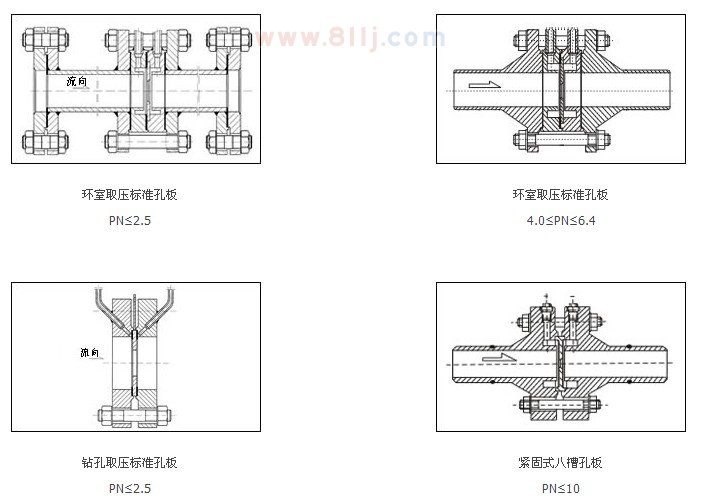

多孔流量计的外观和结构如下图所示。 压力方法是法兰压力。
多孔流量计结构

多孔流量计安装要求

1。 多孔孔仅适用于水平或倾斜管道,不能用于垂直管道。 当被测流体包含固体颗粒时,间隙应在底部。 如果液体中有气体,则间隙应放在顶部

2。 焊接压力管之前,应先承受压力。钻孔后,其直径应与压力法兰上的压力孔相同,压力法兰上的压力孔应与压力法兰上的压力孔对齐。 管道。

3。 节流装置与管道连接时,焊接端面与管道轴线之间的垂直度不得大于1°。 焊接后,应对内部焊缝进行处理,使其平滑,且不焊巴和焊渣。

多孔流量计产品图

多孔流量计

多孔流量计选型代码表
多孔流量计选型代码表
多孔流量计选型代码表




多孔流量计适用范围:

  1. 公称直径: 100 mm ≤DN≤1800mm
  2. 孔径比β:0.30≤β≤0.80
  3. 公称压力:PN≤6.4MPa
  4. 精度:1级

以上就是多孔流量计 产品全部内容,欢迎您来电咨询多孔流量仪 的选型、报价。
